贝雷梁两端的销钉孔安装时，要求是什么？

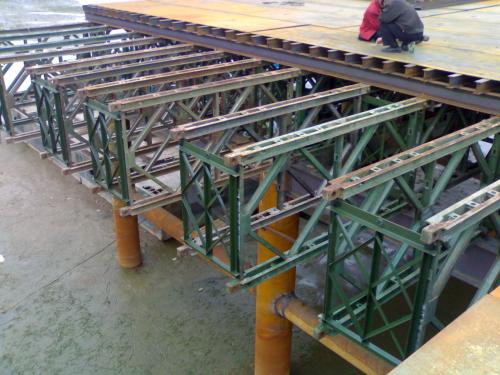

　　钢筋混凝土结构施工中，可与扣件式钢管脚手架或碗扣式脚手架联合使用，组成新的模板支撑体系。 贝雷梁结构由上下弦杆、竖杆及斜杆焊接而成。上下弦杆的一端为阴头，另一端为阳头。阴阳头有销栓孔。两节贝雷梁连接时，将一节的阳头插入另一节的阴头内，对准销子孔，插上销子即可。下面杭州贝雷梁出租公司带大家看贝雷梁两端的销钉孔安装时，要求是什么：

       加强弦杆是为了提高贝雷梁的抗弯能力，发挥贝雷梁腹杆的抗剪作用。加强弦杆两端设有阴阳头，中部设有支撑架孔与弦杆螺栓孔。弦杆螺栓孔板反焊于杆件的一面，使连接加强弦杆与贝雷梁的弦杆螺帽不致外露，保证贝雷梁推出时顺利通过滚轴。



　　弦杆焊有多块带圆孔的钢板，其中有：弦杆螺栓孔，在拼装双层或加强贝雷梁时，在此孔插贝雷梁螺栓或弦杆螺栓，使双层贝雷梁或贝雷梁与加强弦杆结合起来;支撑架孔用于安装支撑架。下弦杆两端钢板上的圆孔及弦杆槽钢腹板上的长圆孔叫做风构孔，用以连接抗风拉杆。下弦杆设有块横梁垫板，上有栓钉，以固定横梁位置。端竖杆有支撑架孔，为安装支撑架、斜撑与联板用。端竖杆及中竖杆的矩形孔叫做横梁夹具孔，用来安装横梁夹具。　　



　　斜撑的作用在于增加贝雷梁的横向稳定，其两端各有一空心圆锥形套筒，上端连于贝雷梁端竖杆支撑架孔，下端则连在横梁短柱上。斜撑与贝雷梁和横梁的连接用斜撑螺栓。

      杆上还备有反向螺纹的松紧螺旋套，用来调整拉杆长度。螺旋套内设有称作“长度指示块”小垫块。转动螺旋套至杆端触及垫块，表示拉杆已处于正确长度。螺旋套一端并附设销紧螺母，以防拉杆松脱。 在贝雷梁上设置模板支撑的扣件式(碗扣式)钢管脚手架，其间距为沿贝雷梁长向为 900mm(可根据计算调整)，另一方向为贝雷梁间距，横向按立杆间距设置水平杆，上一步横杆距模板面板的距离不得大于 300mm。为便于操作同时作为高空防护用，在贝雷梁上满铺不小于 50mm厚木板。组成模板支撑体系。



　　联板用撑架螺栓连在第二排与第一排贝雷梁的端竖杆上，支撑架用撑架螺栓连接于第一排与第二排贝雷梁之间，使成一整体。架设双排单层贝雷梁时，每节贝雷梁(或加强弦杆)顶面之中央水平位置各安装一个;双排双层时，除在上层每节贝雷梁(或加强弦杆)顶面中央的水平位置各用一个外，每节上层贝雷梁后端竖杆上也装一个 ,上述斜撑、支撑架及联板都备有空心圆锥形套筒，安装时如套筒不能完全压入孔眼，只需旋紧螺栓，套筒自可导入孔眼内。 贝雷梁两端各有一个销钉孔，并有用链条系挂的销钉，利用该销钉使抗风拉杆与贝雷梁连接。杆中部设有连接夹，以便弯折，便于运输。



　　施工操作： 工艺流程： 地面拼装——塔吊吊装——现场加固——高空防护——搭设扣件式脚手架模板体系



　　塔吊吊装：考虑到该中空部位跨度 16.8 米 ，需要组装成的贝雷梁 18 米 ，单片贝雷梁重 1.8 吨，再结合现场 QTZ5012 型塔吊的起重量和塔基距离贝雷梁所在位置的关系，通过计算该塔吊完全能够一次性起重整片贝雷梁。每片贝雷梁用两根钢丝绳吊装，起吊点距离组装好的贝雷梁端头 4.5 米。

  　 地面拼装： 贝雷梁通过两端部的子母接头相连(如下图所示)，在子母接头的圆孔中穿上销钉后插销锁定。每片贝雷梁需 6 个单片组成 3 × 6= 18 米 长。组装完成后检查销钉是否牢靠

       为了上部扣件式满堂脚手架搭设时的安全防护，在贝雷梁外边间距 1300mm 悬挑 10# 槽钢，外出长度 1500m 。槽钢上面铺设安全平网，外侧搭设双排脚手架，高度直至超出上部操作面 1500mm 。具体安装方法如下图所示。 搭设扣件式模板支撑体系：在贝雷梁上设置模板支撑的扣件式钢管脚手架，其间距为沿贝雷梁长向为 900mm (两头端部可作调整，但至大间距不得大于 900mm )，另一方向为贝雷梁间距，横向按立杆间距设置水平杆，上一步横杆距模板面板的距离不大于 300mm 。



　　塔吊起吊点距离塔身不得超过 38 米 。首片按操作面上弹出的线就位后，立即用钢管斜撑加固，扣件扣紧，以免整片贝雷梁倾倒伤人。(附图) 现场加固：每片贝雷梁之间必须用配套连接件加固，保证贝雷梁不位移，中间加以斜撑，防止倾覆。具体加固方法见附图。两端头及每隔 3 米 必须加设一道剪刀撑。 高空防护：为便于操作，同时作为高空防护用，在贝雷梁上满铺不小于 50mm 厚木跳板。在贝雷梁外边( 1-A 轴南侧)没有任何遮拦物，工人操作时必须系上安全带。　



　　在浇注 14 层结构顶板时，操作工人时刻观测贝雷梁及其支撑体系的安全稳定情况。



　　贝雷梁的拆除： 14 层顶板结构混凝土同条件养护试块强度满足设计要求后，先拆除脚手架及模板支撑，框架柱内侧贝雷梁先拆除至里端一组，然后自内向外逐片搬运至内侧平台板上拆除，拆散后贝类片采用人货电梯运输到地面。框架柱外侧的贝雷梁由于外脚手架阻碍，塔吊无法满足运输要求;在 14 层顶框架梁底预埋 3 个Ф 18 吊环，拆除时将贝雷梁吊起，自中部拆散，往两边拖至现浇平台上进行拆除。搭设满堂脚手架，需用Φ 48× 3.5mm钢管 24748m，扣件 17206个。使用满堂脚手架共需费用约 33562元。



　　使用贝雷梁，需用 3× 1.5m贝雷梁 60片。使用贝雷梁体系共需费用约 12008元。 两相比较，使用贝雷梁体系比使用满堂脚手架节省费用： 33562-12008=21554元。使用贝雷梁体系仅占使用满堂脚手架费用的 35.8%。另外搭设满堂脚手架需 4天时间，而搭设贝雷梁体系仅需要 2天时间，大大缩短了工期。 贝雷梁安全稳定性比较好，在上面满铺脚手板，工人操作安全可靠，消除了高大脚手架失稳、坍塌等安全隐患。
